ZDROJ S LM2596S-ADJ
Vágner Vlastimil
Potřeboval jsem si vyrobit jednoduchý přenosný regulátor výstupního napětí do 24V a proudu do 2A, regulátor který používám se na přenos moc nehodí. První volba padla na vlastní výrobu od návrhu zapojení, DPS až po konečnou stavbu, po prohlídce obchodů prodávajících elektronické součástky a stavebnice na internetu nakonec padla volba na hotový modul včetně zobrazovací jednotky tvořené led displejem s přijatelnou cenou do 220Kč.
STRUČNÝ POPIS MODULU
Jde o hotový modul kde je základem integrovaný obvod LM2596S-ADJ součástí je i zobrazovací led displej který umožňuje měřit jak vstupní tak výstupní napětí. Volba měřeného napětí se volí přepínačem vstupní napětí je signalizováno červenou led diodou a výstupní regulované napětí je signalizováno zelenou led diodou. Spínací frekvence je 150KHz moduly regulátoru se dají koupit ve dvou variantách jedna má výstupní regulované napětí od 4V do 40V a druhá od 1.25V do 37V, voltmetr má udávaný rozsah 0-45V +/- 0.1V. Výstupní napětí se nastavuje víceotáčkovým potenciometrem jediná nevýhoda modulu je že zobrazovací jednotka je mírně utopena oproti svorkovnicím což ale v praxi nevadí.
NAPÁJECÍ ZDROJ PRO POPISOVANÝ MODUL
Jde opět o zakoupený hotový napájecí zdroj který se používá pro napájení průmyslových PLC který má výstupní napětí 24V (dá se nastavit vyšší) a proud 2.5A, tento byl také zakoupený na internetu. Zdroj má vlastní pojistku tak že není nutné osazovat další, zapnutí zdroje je signalizováno také zelenou led diodou umístěnou na DPS zdroje. Pro napájení modulu je možné použít i jiný zdroj který má výstupní napětí a toto napětí po usměrnění nepřesáhne maximální hodnotu vstupního napětí použitého modulu. Tato možnost je čistě individuální věc dle potřeb uživatele.
ÚPRAVA MODULU A ZDROJE
Na modulu je nutná výměna víceotáčkového trimru kterým se nastavuje výstupní napětí za naletování vodičů pro potenciometr, dalším krokem bylo přepnutí měření napětí na výstupní hodnotu pomocí přepínače na DPS modulu. U zdroje bylo trimrem nastaveno výstupní napětí na vyšší hodnotu, tak aby výstupní napětí modulu bylo naprázdno 24.3V +/- 0.1V. Hotový regulátor je umístěn v plastové krabičce viz fotografie. Hotový modul nejvíce používám pro napájení modulů pro sběrnici I2C a přípravků využívajících PC kde funguje bez problémů, dále je používán s moduly pro nabíjení různých článků.

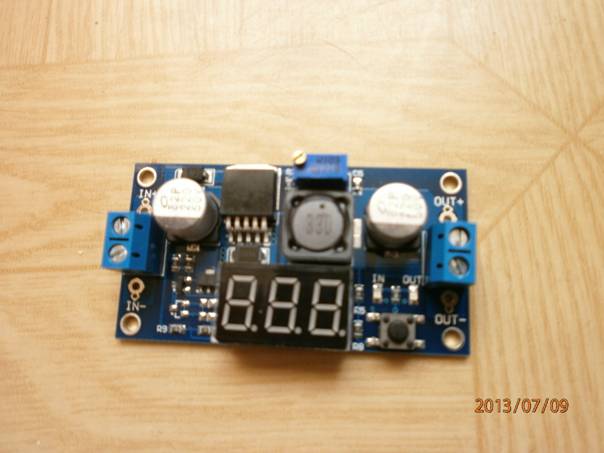

Zakoupený modul

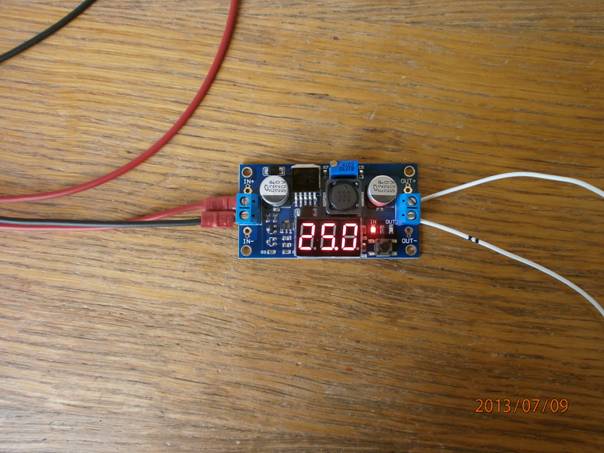

Měření vstupního napětí signalizace červená led dioda

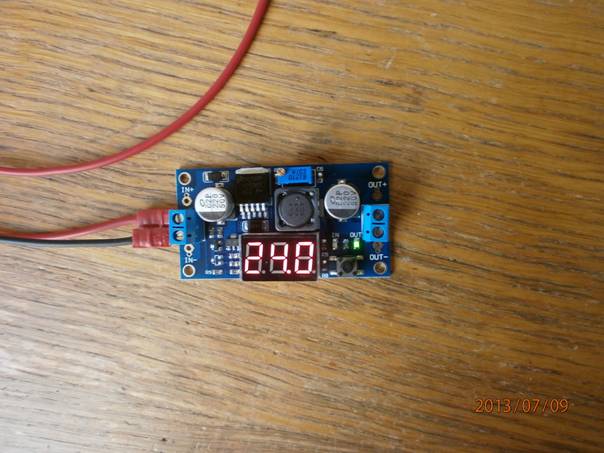

Měření výstupního napětí signalizace zelená led dioda

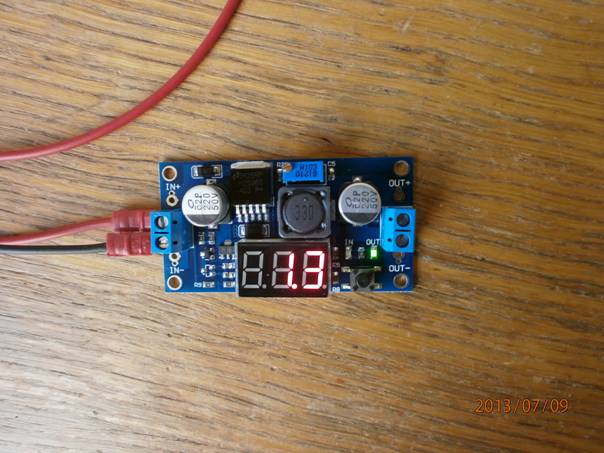

Nastavené nejmenší výstupní napětí signalizace zelená led dioda

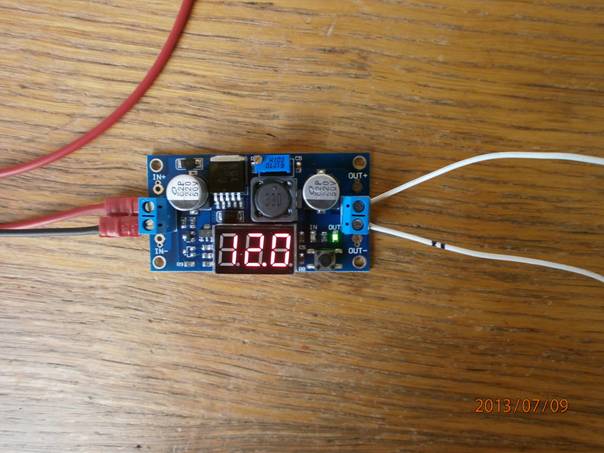

Nastavené největší výstupní napětí signalizace zelenou led diodou

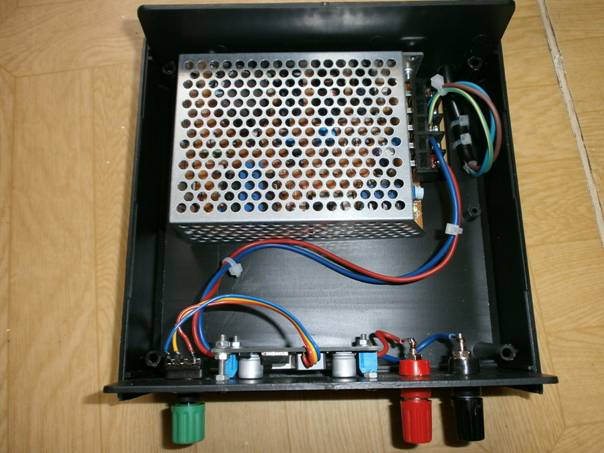

Pohled na vnitřek plastové krabičky s modulem a zdrojem připojený potenciometr
místo trimru.

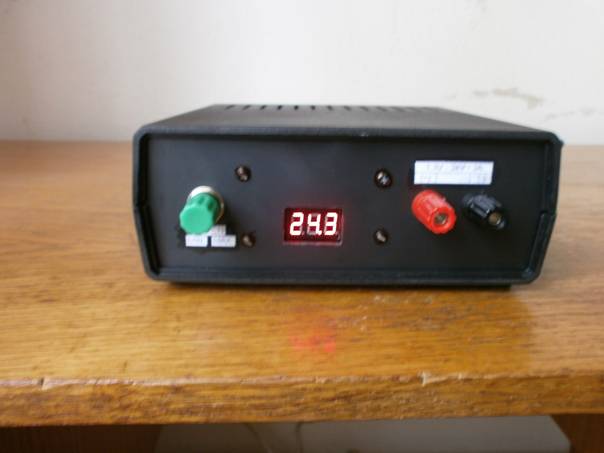

Hotový regulátor nastavené maximální výstupní napětí dáno použitým zdrojem

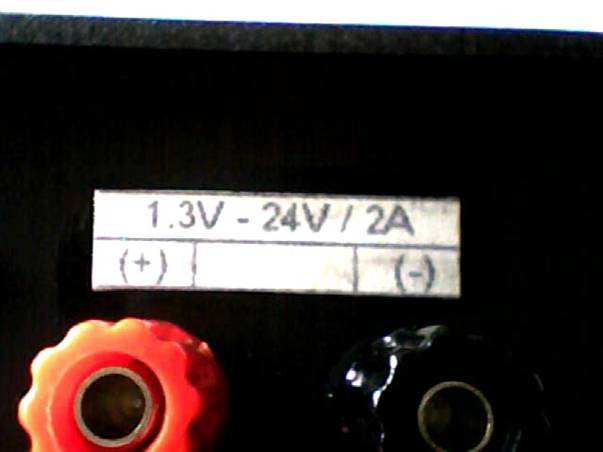

Popis u svorek výstupního napětí

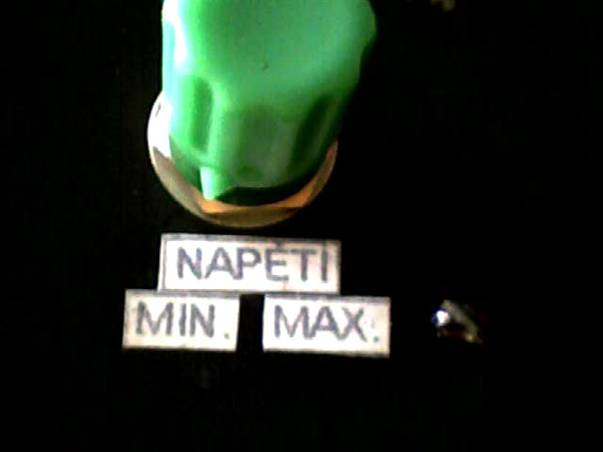

Popis u potenciometru nastavujícího výstupní napětí regulátoru.
